前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀变频调压器为自动化设备一班式变频调压器，其连接结构如下图一样一样。I号喷油阀变频调压器最主要的由驱程件、飞球、变频调压压缩弹簧、传动齿轮个组建部分和使用个组建部分等组建。I号喷油阀变频调压器的驱程件为具备着60°。锥面的驱程盘。在驱程盘的后侧有5个沿径向的半长方形凹面。驱程盘压紧在驱程轴套上而和他组合成成一体，进而凭借半圆键和拉紧螺母使其和喷油阀的凸轮机构轴相互连接。

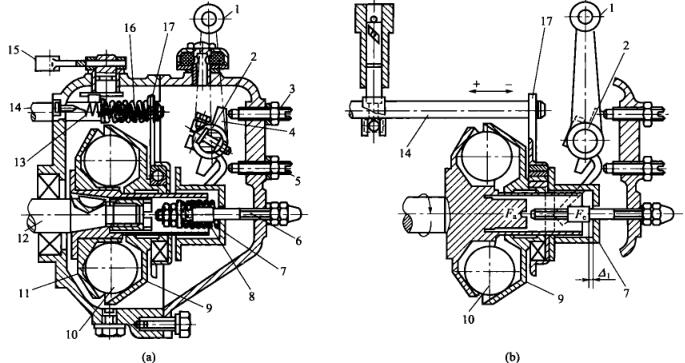

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  6个直径约为25.4mm的飞球居于驱使盘的凹槽体，随驱使盘同时飞速转动。飞球同外侧为与轴网成45°锥面的转矩盘，转矩盘滑套在驱使轴套上。业务时飞球的离心分离力做用在转矩盘上，其心轴分力Fa.将使转矩盘沿心轴向下。套装搭配在转矩盘.上的向下滚针轴承和传动齿轮装置板也有所中转移。传动齿轮装置板右上方套在提供的油支撑杆上，如此提供的油支撑杆也有所中转移，导致发生变化提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
