580KW重油并网电站站机并机柜高压线路机电图道理：由手机充电气AC220V/DC24V，提供数据并网电站站机把控好器所配打出供电DC24V。并网电站站机再重启后由KA5沟通220V中部继电气打出的再重启数据信息。重油并网电站站机把控好器能够数据信息调控回路把并网电站站机的感应电流、工作电压，次数，时速等并网电站站机的一些指标数据信息回访到把控好器，由把控好器传来指命。   当柴油发动机来发动机马达重新运行后，把电送进打开柜上部的主母排。管理器根据设计软件监控视频高达必定必备条件重新运行柴油管理，开机开启管理，根据DC24V断电嚣元件传输的移动移动信号。来发动机马达管理器根据直流电阻值污染评估电路，污染评估到拥有低压真空短路器重新运行直流电阻值，管理器根据KA3断电嚣元件传输分闸的移动移动信号，合上主打开断路，低压真空短路器分闸后分闸显示灯灯亮。当管理设计软件需要分闸的时会，根据KA3分闸断电嚣元件传输分闸的移动移动信号，主打开低压真空短路器分闸，低压真空短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主旋钮柜
编号	标题	主要参数规格尺寸	的单位	规模	生产厂
1	多功能式架构图隔离开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站汽轮电机组控住器	HGM9510	只	2	众智
3	直流电压供电功能	BAC06A	只	2	众智
4	家庭型两边继电气产品	HH52P    DC24V	只	8	正泰
5	小后面继电气	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	数据指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	绝缘性子	半圆形，红色的，M10	只	12	海坦
14	辅料		台	2	国优

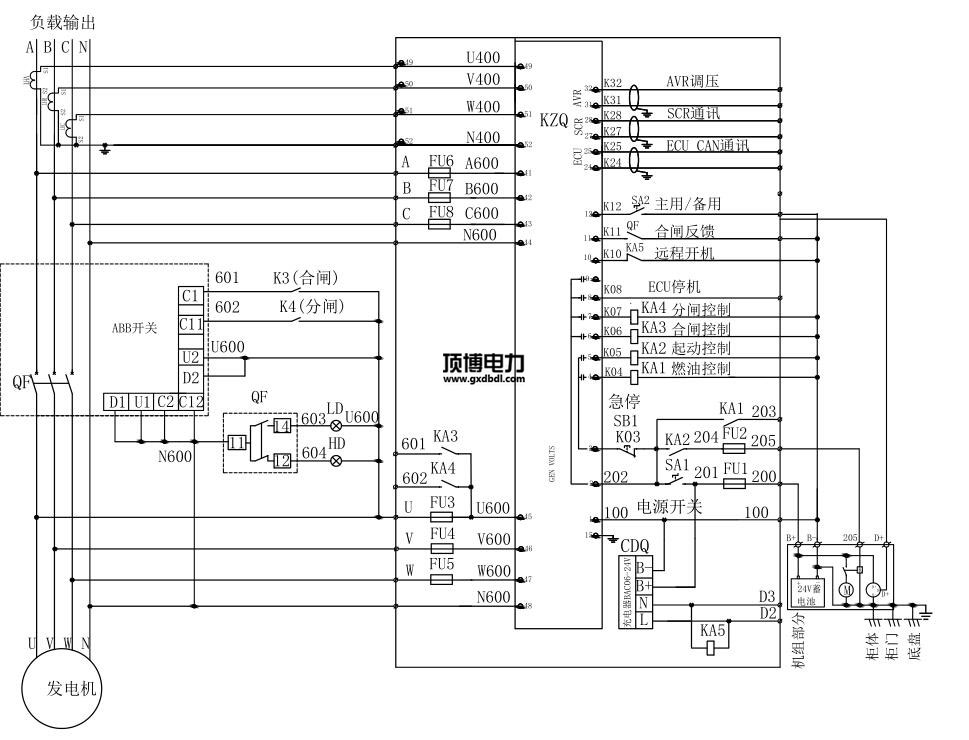

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
